PCS-skid-oplossing

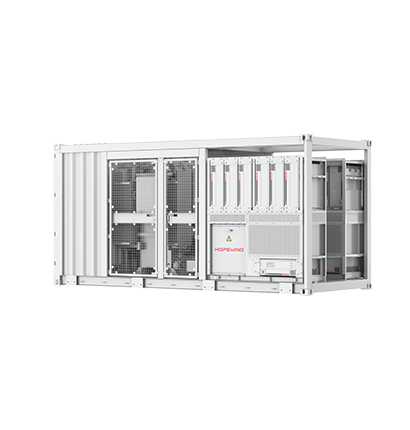

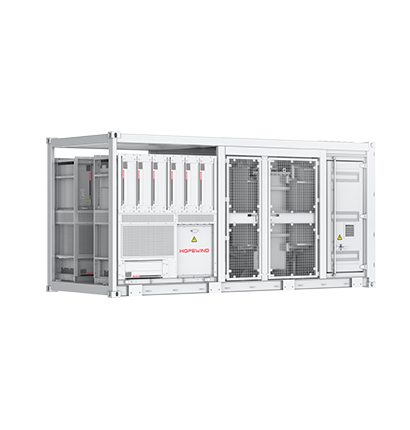

String PCS Station HPPS Serie
• Enkelvoudig cluster beheer voor accu's om het probleem van circulerende stroom in parallelle verbindingen aan te pakken
• 3-level technologie om een maximale efficiëntie van 99% te bereiken
• Modulair ontwerp om single point of failure te voorkomen
• Sterk aanpassingsvermogen met C3~C5 corrosiebescherming beschikbaar en geen derating bij 45°C omgevingstemperatuur
• Optioneel aantal PCS-modules bij 6~35kV met alles-in-één machine aanpasbaar
• Ondersteund veelvoudige bedrijfsmodi zoals PQ en VSG

PRESTATIEKARAKTERISTIEKEN

Meerdere evenwijdige machines ondersteund

Evenwijdige werkingsfunctie aan de AC-zijde van meerdere PCS'en

Overtolligheidsontwerp met dubbel vermogen

Betrouwbare hulpstroomvoorziening met bedrijfsstroomvoorziening die het overtolligheidsontwerp met dubbel vermogen ondersteunt

Hoge beschermingsprestaties

Beschermingsklasse IP54 en anti-corrosieklasse C4 van de volledige cabine

Sterke aanpasbaarheid naar het elektriciteitsnet toe

Ride-through-capaciteit bij hoge en lage spanning ter ondersteuning van het netwerk met volledig reactief vermogen en verbeterde kwaliteit van het vermogen

Verschillende volledige opstellingen

Verschillende configuraties om aan de verschillende klantbehoeften te voldoen

Aangepast ontwerp

6 kV ~ 35 kV aanpassing over het volledige bereik 1 MW ~ 6,9 MW aanpassing Aanpasbare droogtypetransformator en olietransformator

BELANGRIJKSTE PARAMETERS

Model

HPPS-1250B

HPPS-2500B

HPPS-3000B

DC-parameters

Aantal DC-ingangskanalen

Maximale DC-stroom

281 A × 6

281 A × 12

281 A × 14

DC-spanning Werkingsbereik

1000~1500 V

AC-parameters

Totaal Nominaal Vermogen

1250 kW

2500 kW

3000 kW

Maximaal Uitgangsvermogen

1375 kVA

2750 kVA

3300 kVA

Nominale Spanning

690 Vac

Isolatiemethode

Transformator isolatie

Blindvermogen Bereik

0~1312,5 kvar

0~2625 kvar

0~3150 kvar

Op net Modus

Nominale Netspanning

6~35 kV (Aanpasbaar)

Nominale Netfrequentie

50 Hz / 60 Hz

THDi

<3%

Vermogensfactor

-1~1

Transformatorparameters

Nominaal Vermogen

1250 kVA

2500 kVA

3000 kVA

Type Transformator

Olie-ondergedompelde transformator

LV/MV-spanning

0,69 / (6~35) kV

Systeemparameters

Afmetingen (B × H × D)

6058 × 2896 × 2438 mm

Bedrijfstemperatuur

-40~+60℃ (Vermogenverlies boven 45℃)

Vochtigheid

0~100%

Hoogte

≤4000 m (Geen vermogenverlies onder 3000 m)

IP-beschermingsklasse

IP54 (PCS IP66)

BMS-communicatie

RS485 / CAN

EMS-communicatie

Ethernet-aansluiting

Communicatieprotocol

Modbus RTU / Modbus TCP / IEC104 / IEC61850

Standaard Naleving

GB/T 34120, IEC62477, IEC61000, EN50549

Roosterondersteuning

CEPRI HLVRT, Frequentieaanpassingsfunctie, Spanningsaanpassingsfunctie, Traagheidsrespons, Enz.
