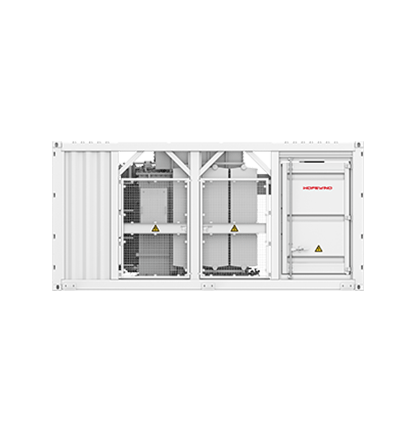

Invoer

Beschikbare Omvormers

HSHV385K

Aantal Omvormers

9

18

24

AC-stroom   @40℃

3465 kVA

6930 kVA

9240 kVA

LV-schakelaars

Vermogensautomaat (400 A /   800 Vac / 3F, 9st)

Vermogensautomaat (400 A /   800 Vac / 3F, 18st)

Vermogensautomaat (400 A /   800 Vac / 3F, 24st)

ACB (4000 A /   800 Vac / 3F, 1 stuk)

ACB (4000 A / 800 Vac / 3F,   1 stuk)

ACB (4000 A / 800 Vac / 3F,   1 stuk)

Nominale Ingangsspanning

800V

Uitgang

Nominale Uitgangsspanning

10~35 kV

Nominale Frequentie

50 Hz / 60 Hz

Type Transformator

In olie gedompeld, Volledig   afgedicht, Dy11

In olie gedompeld, Volledig   afgedicht, Dy11y11

Transformator Aftappen

±2 × 2,5%

Type Transformatorolie

Mineraal olie (PCB-vrij)

Type Transformatorkoeling

ONAN

Transformator Minimaal   Piekrendement

99% / Tier1 / Tier2   (Optioneel)

RMU-type

SF6 gas geïsoleerd, DCV of   CCV

Impedantie (HV-LV1, LV2)

6,5%

8%

9,5%

Extra Transformator

Droog type, 5 kVA, 800 V /   400 V, Dyn11, Niveau H (Aanpasbaar)

UPS

1 kVA, 30 min (Aanpasbaar)

Bescherming

Transformatormonitoring   en-beveiliging

Oliepeil, Olietemperatuur,   Oliedruk en Buchholz-relais

Nominale Kortsluitstroom

20 kA / 3 s (Optioneel: 25   kA / 1 s)

MV Relais Bescherming

50 / 51, 50N / 51N

LV Overspanningsbeveiliging

Type I+II

Beschermingsgraad

IP54 voor hele container,   IP68 voor transformator zelf

Anti-corrosiegraad

C4

Algemeen

Afmetingen

6058 × 2896 × 2438 mm,   standaard HC-container van 20 voet

Gewicht

<15 T

<22 T

<27 T

Temperatuurbereik

-25~+60℃

Relatieve Vochtigheid

0~95%

Maximale Hoogte Tijdens   Gebruik

2000 m

Communicatieprotocol

Modbus-RTU / Modbus-TCP /   IEC104

Kleur

RAL7035

Toepasselijke Normen

IEC 62271-200/202, EN   50588-1, IEC 60076, IEC 61439-1
