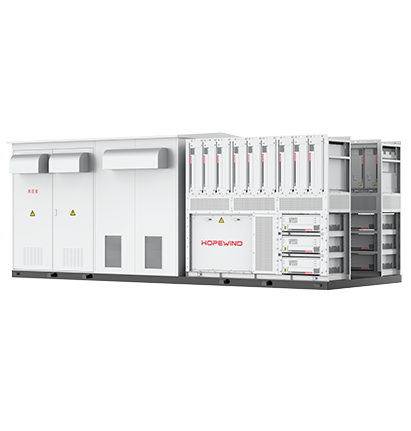

双馈变流器-1800V-风冷机型
双馈变流器
| 型号 | HPPS-1450B | HPPS-1740B | HPPS-1725B | HPPS-2500B | HPPS-3440B | HPPS-5000B |
| 直流侧参数 | ||||||
| 直流输入路数 | 10 | 12 | 10 | 12 | 16 | 24 |
| 直流侧最大电流 | 281A*10 | 281A*12 | 209A*10 | 241A*12 | 241A *16 | 241A*24 |
| 直流电压工作范围 | 600V~1500V | 1000V~1500V | ||||
| 交流侧参数 | ||||||
| 功率*数量 | 145kW*10 | 145kW*12 | 186kW*10 | 215kW*12 | 215kW*16 | 215kW*24 |
| 额定功率 | 1450kW | 1740kW | 1725kW | 2500kW | 3440kW | 5000kW |
| 最大输出功率 | 1595kW | 1914kW | 1897kW | 2750kW | 3784kW | 5500kW |
| 额定电压 | 400Vac | 690Vac | ||||
| 隔离方式 | 变压器隔离 | |||||
| 无功范围 | 0~1523kvar | 0~1827kvar | 0~1812kvar | 0~2625kvar | 0~3612kvar | 0~5250kvar |
| 并网运行参数 | ||||||
| 额定电网电压 | 6~35kV（可定制） | |||||
| 额定电网频率 | 50Hz / 60Hz | |||||
| 电流总谐波畸变率 | <3% | |||||
| 功率因数 | -1~1 | |||||
| 变压器参数 | ||||||
| 额定容量 | 1523kVA | 1827kVA | 1812kVA | 2625kVA | 3612kVA | 5250kVA |
| 变压器类型 | 干式 / 油浸式变压器 | |||||
| LV / MV电压 | 0.4 /（6~35）kV | 0.69 /（6~35）kV | ||||
| 空载损耗 | 满足国标 | |||||
| 负载损耗 | 满足国标 | |||||
| 空载电流 | 满足国标 | |||||
| 阻抗 | 满足国标 | |||||
| 系统参数 | ||||||
| 允许环境温度 | -40℃~＋60℃（45℃不降额） | -40℃~＋60℃（50℃不降额） | ||||
| 允许相对湿度 | 0~100% | |||||
| 允许海拔高度 | ≤4000m（3000m不降额） | ≤4000m（全范围不降额） | ||||
| 防护等级 | IP54（PCS IP66） | |||||
| BMS通讯接口 | RS485 / CAN | |||||
| EMS通讯接口 | 以太网口 | |||||
| 通讯协议 | Modbus TCP / IEC 61850 / IEC 104 / Modbus RTU / CAN 2.0 | |||||
| 符合标准 | GB/T 34120-2023、IEC 62477-1、IEC 61000-3/-6、EN 50549-1/-2/-10、IEC60068-2、G99、VDE 4110/4120、NTS 2.1、IEC TS 62910等（最新认证请单独咨询） | |||||
| 电网支撑 | 高 / 低电压穿越功能、调频功能、调压功能、构网功能等 | |||||
