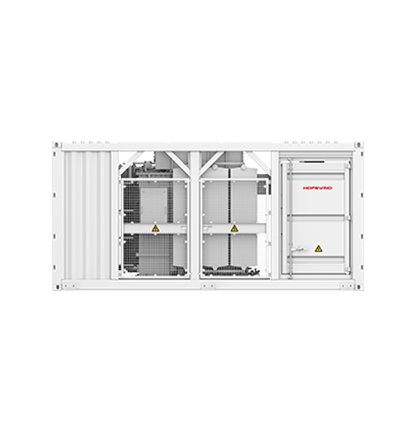

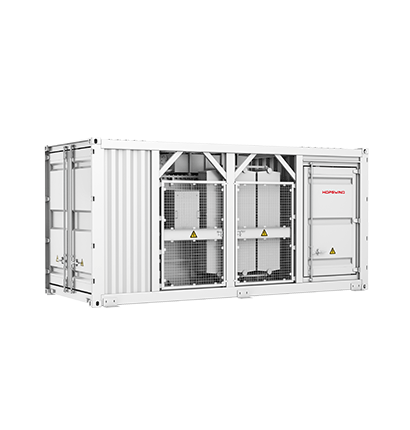

Eingang

Verfügbare Wechselrichter

HSHV385K

Anzahl der Wechselrichter

9

18

24

AC-Strom @40℃

3465 kVA

6930 kVA

9240 kVA

NS-Schalter

MCCB (400 A / 800 Vac / 3P, 9 St.)

MCCB (400 A / 800 Vac / 3P, 18 St.)

MCCB (400 A / 800 Vac / 3P, 24 St.)

ACB (4000 A / 800 Vac / 3P, 1 St.)

ACB (4000 A / 800 Vac / 3P, 2 St.)

ACB (4000 A / 800 Vac / 3P, 2 St.)

Nenneingangsspannung

800 V

Ausgang

Nennausgangsspannung

10~35 kV

Nennfrequenz

50 Hz / 60 Hz

Transformator-Typ

Ölgetränkt, vollständig versiegelt, Dy11

Ölgetränkt, vollständig versiegelt,   Dy11y11

Transformator-Anzapfung

±2 × 2.5%

Typ des Transformatoröls

Mineralöl (PCB-frei)

Typ der Transformatorenkühlung

ONAN

Transformator Mindestspitzenleistung

99% / Tier1 / Tier2 (optional)

RMU-Typ

SF6-gasisoliert, DCV oder CCV

Impedanz (HV-LV1, LV2)

6.5%

8%

9.5%

Zusatztransformator

Trockentyp, 5 kVA, 800 V / 400 V, Dyn11,   Stufe H (anpassbar)

USV

1 kVA, 30 min (anpassbar)

Schutz

Transformatorenüberwachung, -schutz

Ölstand, Öltemperatur, Öldruck und   Buchholzschutz

Nenn-Kurzschluss-Ausschaltstrom

20 kA / 3 s (Optional: 25 kA / 1 s)

MS-Relaisschutz

50 / 51, 50N / 51N

NS-Überspannungsschutz

Type I+II

Schutzart

IP54 für den gesamten   Transformatorgehäuse

IP68 für den Transformatorenkörper

Korrosionsschutzgrad

C4

Allgemeines

Abmessungen

6058×2896×2438mm, Standard 20-Fuß   HC-Container

Gewicht

<15 T

<22 T

<27 T

Temperaturbereich

-25~+60℃

Relative Luftfeuchtigkeit

0~95%

Max. Einsatzhöhe

2,000 m

Kommunikationsprotokoll

Modbus-RTU / Modbus-TCP / IEC104

Farbe

RAL7035

Geeignete Standards

IEC 62271-200/202, EN 50588-1, IEC 60076,   IEC 61439-1
